Pour une plus grande clarté, on entend par CONNECTEUR l'élément présent sur l'ordinateur ou un périphérique. On appelle PRISE l'élément présent sur un câble et qui donc se branche sur un connecteur.
ATTENTION : SI VOUS DECIDEZ D'OUVRIR VOUS-MEMES VOTRE MACHINE, VOTRE GARANTIE EST PERDUE. DE PLUS, TOUTE TENTATIVE DE REPARATION SANS AVOIR LES COMPETENCES ET LES CONNAISSANCES REQUISES PEUT ETRE EXTREMEMENT DANGEREUSE POUR VOTRE MACHINE, VOIRE POUR VOUS MEMES.
LE CONTENU DE CETTE PARTIE VOUS EST LIVRE SANS AUCUNE GARANTIE ET N'ENGAGE QUE
VOTRE PROPRE RESPONSABILITE EN CAS DE PROBLEMES.
Couleur Fonction du câble ------------------------------- Rouge Masse Blanc +5 volts Jaune Reset & KbdClock Orange KbdDonnées Brochage de la prise clavier du CDTV
1 ------------------------------- 40 1=D0 21=A5 2=D1 22=A6 3=D2 23=A7 4=D3 24=A8 5=D4 25=A9 6=D5 26=A10 7=D6 27=A11 8=D7 28=A12 9=D8 29=A13 10=D9 30=A14 11=D10 31=A15 12=D11 32=A16 13=D12 33=A17 14=D13 34=R/W 15=D14 35=/CSMCOD 16=D15 36=/CSMCEN 17=A1 37=VCC 18=A2 38=GND 19=A3 39=A18 (Non connecté d'origine : J16) 20=A4 40=A19 (Non connecté d'origine : J17) /CSMCOD : Sélection pour les octets impaires de carte mémoire. /CSMCEN : Sélection pour les octets paires le carte mémoire. D0-D15 : Bus de données 68000. A0-A19 : Bus d'adresses 68000. R/W : Lecture ou écriture 68000. VCC : +5 volts. GND : Masse. Brochage du port d'extention mémoire frontal
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 -------------------------------------------- Vue de l'arrière du CDTV -------------------------------------------- 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 1=Masse 16=CSYNC 2=Masse 17=HSYNC 3=XCLK 18=BCSYNC 4=Rouge 19=Masse 5=/XCLKEN 20=AUDR 6=Buffer rouge 21=Masse numérique 7=Masse 22=AUDL 8=Vert 23=-12V ou -5V 9=GMS0 Entrée TTL 24=DGND 10=Buffer vert 25=+12V 11=GMS1 Entrée TTL 26=/CD/TV Entrée TTL 12=Bleu 27=+5V 13=/PIXELSW 28=/CCK (3.58 MHz) 14=Buffer Bleu 29=Masse 15=VSYNC 30=VCC Brochage du connecteur vidéo interne
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 -------------------------------------------- Vue de l'arrière du CDTV -------------------------------------------- 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 1=GND 16=/SDACK 2=GND 17=/IOR 3=VCC 18=/IOW 4=VCC 19=A8 5=SD1 20=7M 6=SD0 21=A6 7=SD3 22=A7 8=SD2 23=A4 9=SD5 24=A5 10=SD4 25=A2 11=SD7 26=A3 12=SD6 27=/IFRST 13=/SDREQ 28=A1 14=/INTX 29=GND 15=/CSS 30=GND SD0-SD7 : Bus de données. Connecté à DMAC. A1-A8 : Bus d'addresses 68000. 7M : Horloge système 7.16 MHz 68000. /IFRST : Signal de reset pour l'unité. /SDREQ : Requête DMA. /SDACK : Reconnaissance DMA. /INTX : Requête d'interruption. /IOR : Lecture E/S Intel-style. /IOW : Ecriture E/S Intel-style. /CSS : Sélection composant. VCC : +5 volts. GND : Masse Brochage du connecteur d'extension DMA
1=GND 2=GND 3=VCC 4=VCC 5=/CFGOUT 6=/CFGIN 7=GND 8=/CCKQ 9=CDAC 10=/CCK 11=/OVR 12=XRDY 13=/INT2 14=nc 15=A5 16=/INT6 17=A6 18=A4 19=GND 20=A3 21=A2 22=A7 23=A1 24=A8 25=/FC0 26=A9 27=/FC1 28=A10 29=/FC2 30=A11 31=GND 32=A12 33=A13 34=/IPL0 35=A14 36=/IPL1 37=A15 38=/IPL2 39=A16 40=/BERR 41=A17 42=/VPA 43=GND 44=E 45=/VMA 46=A18 47=/RST 48=A19 49=/HLT 50=A20 51=A22 52=A21 53=A23 54=/BR 55=GND 56=/BGACK 57=D15 58=/BG 59=D14 60=/DTACK 61=D13 62=R/W 63=D12 64=/LDS 65=D11 66=/UDS 67=GND 68=/AS 69=D0 70=D10 71=D1 72=D9 73=D2 74=D8 75=D3 76=D7 77=D4 78=D6 79=GND 80=D5 Les broches 7 à 80 sont équivalentes aux broches 13 à 86 du port d'extension des Amiga 500. /CFOUT n'est pas connecté. /CFIN est toujours à la masse. VCC représente le 5 volts. Brochage du connecteur d'extension interne
| Broche | Nom | Description |
|---|---|---|
| 1 | GND | Masse |
| 2 | D15 | Données 15 |
| 3 | +5V | +5 Volts DC |
| 4 | D12 | Données 12 |
| 5 | GND | Masse |
| 6 | D11 | Données 11 |
| 7 | +5V | +5 Volts DC |
| 8 | D8 | Données 8 |
| 9 | GND | Masse |
| 10 | D7 | Données 7 |
| 11 | +5V | +5 Volts DC |
| 12 | D4 | Données 4 |
| 13 | GND | Masse |
| 14 | D3 | Données 3 |
| 15 | +5V | +5 Volts DC |
| 16 | D0 | Données 0 |
| 17 | GND | Masse |
| 18 | DRA4 | |
| 19 | DRA5 | |
| 20 | DRA6 | |
| 21 | DRA7 | |
| 22 | GND | Masse |
| 23 | /RAS | |
| 24 | GND | Masse |
| 25 | GND | Masse |
| 26 | /CASU0 | |
| 27 | GND | Masse |
| 28 | /CASL0 | |
| 29 | +5V | +5 Volts DC |
| 30 | +5V | +5 Volts DC |
| A | GND | Masse |
| B | D14 | Données 14 |
| C | +5V | +5 Volts DC |
| D | D13 | Données 13 |
| E | GND | Masse |
| F | D10 | Données 10 |
| H | +5V | +5 Volts DC |
| J | D9 | Données 9 |
| K | GND | Masse |
| L | D6 | Données 6 |
| M | +5V | +5 Volts DC |
| N | D5 | Données 5 |
| P | GND | Masse |
| R | D2 | Données 2 |
| S | +5V | +5 Volts DC |
| T | D1 | Données 1 |
| U | GND | Masse |
| V | DRA3 | |
| W | DRA2 | |
| X | DRA1 | |
| Y | DRA0 | |
| Z | GND | Masse |
| AA | /RRW | |
| BB | GND | Masse |
| CC | GND | Masse |
| DD | /CASU1 | |
| EE | GND | Masse |
| FF | /CASL1 | |
| HH | +5V | +5 Volts DC |
| JJ | +5V | +5 Volts DC |
--------------------------------- N° Rev5 Rev6a Fonction ------------------------------------------------------------------------------- JP1 oui oui Connecte le timer reset (NE555) au reset principal JP2 oui oui Place l'A501 à $C00000 ou $80000 JP3 oui oui Bascule les _CAS des RAM (utilisé pour les tests) JP4 non oui 8371 Agnus : ligne TEST (soudé en usine) 8372a Agnus : sélection du mode vidéo PAL/NTSC JP5 non oui Horloge 28MHz de base vers Agnus JP6 non oui Horloge 7MHz sur broche 7 du port d'extension JP7a non oui Controles _EXRAM vers Gary JP7b non oui Signaux CIA de VSYNC ou broche 32 de A501 JP8 non oui LPEN de FIRE0 ou FIRE1 JP9 non non Jumper absent. Future Rev. 7 ??? JP10a non oui Connecte AUDIN à la broche 18 du port série JP10b non oui Connecte AUDOUT à la broche 11 du port RS232 JP11 non oui Connecte CSYNC au BCSYNC ou au "video hybrid" ------------------------------------------------------------------------------- Les cartes mères Rev3 ne possèdent pas de jumpers. Description des jumpers Amiga 500
Les propriétaires de révision 6a auront remarqué qu'ils ont seulement 4 composants RAM, alors que les révisions 5 ou moins en ont 16.
Cela s'explique par l'utilisation, dans les 6a, de composants 44256 4-bits x 256K qui ont une capacité quatre fois supérieure aux 41256 1-bit x 256K présents dans les révisions précédentes.
Ces composants sont utilisés car ils sont légèrement moins chers et prennent
moins de place.
Les utilisateurs d'Amiga 1200 se sont longtemps demandés à quoi pouvait bien servir le petit cache présent sur le blindage au milieu de leur machine.
Ce cache permet l'accès à un connecteur de 2x40 ou 22 broches.
Les machines équipées de 1Mo de RAM chip ont un connecteur de 2x40 broches permettant le connexion d'une carte A1201. Cette dernière comporte le Mo de RAM chip manquant et une horloge sauvegardée par pile.
Les machines équipées d'origine de 2 Mo de RAM chip n'ont qu'un connecteur de 22 broches pouvant recevoir une carte horloge.
Deux principales révisions de cartes mères ont été produites. Les 1D, équipées de RAM Chip en 8 bits, et les 2B, équipées de RAM Chip en 16 bits. Il ne s'agit pas d'une évolution voulue mais simplement d'un paliatif aux pénuries de RAM 8 bits...
Ce montage est relativement complexe en terme de précision. Si le simple fait de démonter votre Amiga 1200 vous inquiète, inutile d'aller plus loin. Une bonne expérience en matière de soudure est également recommandée. Soyez EXTREMEMENT patient et calme, les composants sont en CMS...
ATTENTION : Au moins une personne a testé ce montage avec un clavier d'A2000 sans succès. Il est recommandé dans un premier temps de tester le montage SANS RIEN couper ni souder afin de pouvoir facilement remettre les choses en place.
- Un clavier provenant d'un Amiga 1000/2000/3000/4000 (ou CDTV et A500).
- Du câble.
- Un support PLCC 44 broches.
- Une prise pour le clavier.
- Un interrupteur,
- Désactiver le gestionnaire clavier de l'Amiga 1200.
- Envoyer au CIA 8520 les signaux venant du 6570 du clavier externe.
- Remplacer le Reset par un interrupteur.
Ce montage suppose la désactivation du processeur clavier. Une autre technique consiste à enclencher sur ce composant un support PLCC 44 broches. Ainsi, les câblages se font sur le support et aucune modification ne s'effectue sur le composant lui-même. Dans ce cas, les deux claviers (d'origine et externe) fonctionneront. C'est aussi ce qui se produira si les pattes ne sont pas coupées.
- Désassembler l'Amiga 1200 :
Commencez par retirer la partie supérieure du capot, débranchez le clavier, le lecteur de disquettes et l'éventuel disque dur. Retirez ensuite le blindage supérieure de la carte mère.
- Désactiver le gestionnaire clavier de l'Amiga 1200 :
Il faut couper deux pattes du composants U13 : les broches 13 et 14. Le point sur le composant indique la broche 1.
Après avoir coupées ces broches, le CIA (U7) ne recevra plus les données venant du clavier (KbdDonnées et KbdClk).
Le mieux est de relever légèrement les broches pour éviter tout contact.
- Enclencher le support PLCC sur le composant U13.
- Relier le CIA et le clavier externe :
Soudez deux câbles sur les broches 43 et 44 du CIA (U7). Le point sur le composant indique la broche 1. Ces deux câbles sont à relier aux broches KbdDat et KbdClk du clavier externe.
- Alimenter le clavier :
L'alimentation du clavier du 2000/3000/4000 peut être prise sur l'alimentation du lecteur de disquette. Il faut un +5 volts et une masse (GND). ATTENTION : vérifiez bien les tensions avant de brancher, le 12 volts pourrait être fatal au clavier et à l'ordinateur !
- Installer l'interrupteur de reset :
La broche 38 du gestionnaire clavier (U13) est connectée à /KbdReset (broches 128 du connecteur-CPU à 150 broches). Soudez un câble à la broche 38 de U13 et un autre câble à la masse (GND). Connectez les deux câbles sur l'interrupteur.
RAPPEL : sans cet interrupteur il est impossible de réinitialiser.
- Tester :
Si votre clavier envoie des "'" lors de l'entrée de texte, les broches KbdClk
et KbdDat sont inversées. Eteignez l'Amiga et inversez les soudures.
Broche
1 Ligne 2 17 Colonne 12
2 Ligne 3 18 Colonne 11
3 Ligne 4 19 Colonne 10
4 Ligne 5 20 Colonne 9
5 Ligne 1 21 Colonne 8
6 Shift droit 22 Colonne 7
7 Ligne 0 23 Colonne 6
8 Alt droit 24 Colonne 5
9 Alimentation 25 Colonne 4
10 Amiga droit 26 Colonne 3
11 Ctrl 27 Colonne 2
12 Shift gauche 28 Colonne 1
13 Alt gauche 29 Colonne 0
14 Amiga gauche 30 Masse
15 Colonne 14 31 LED
16 Colonne 13
Le composant Budgie, chargé de la gestion du port d'extension, pose des problèmes sur les cartes-mères révisions 1D.4 et 2B. Les modifications suivantes permettent de remédier à ces problèmes.
La carte-mère des A1200 étant en CMS, un minimum de connaissance technique et de précaution est recommandé.
Carte-mère révision 1D.4
Budgie révision -01
Retirer les composants E123C et E125C.
Budgie révision -02
Retirer les composants E123C et E125C.
Retirer le composant XR358 (résistance de charge de 470 ohm).
Ajouter une résistance de charge de 470 ohm sur la broche 43 de Alice (U2). Carte-mère révision 2B
Budgie révision -01 et -02
Retirer les composants E123C et E125C.
Ajouter une résistance de charge de 470 ohm sur la broche 43 de Alice (U2).
Passer R118 de 470 ohm à 220 ohm.
Référence Nom ou fonction
U0 Co-processeur 68881
U1 Processeur 68020
U2 Alice
U3 Paula
U4 Lisa
U5 Gayle
U6 ROM 512kx16 150ns
U7 CIA
U8 CIA
U10-11 Mémoire flash 128kx8 optionnelle
U12 Encodeur vidéo
U13 Gestionnaire clavier
U16-17 DRAM 256kx16 80ns
U18-19 DRAM 256kx16 optionnel
U20 Budgie
U30 Vidéo DAC 8 bits
X1 Oscillateur TTL 28.63636 MHz NTSC
Oscillateur TTL 28.37512 MHz PAL

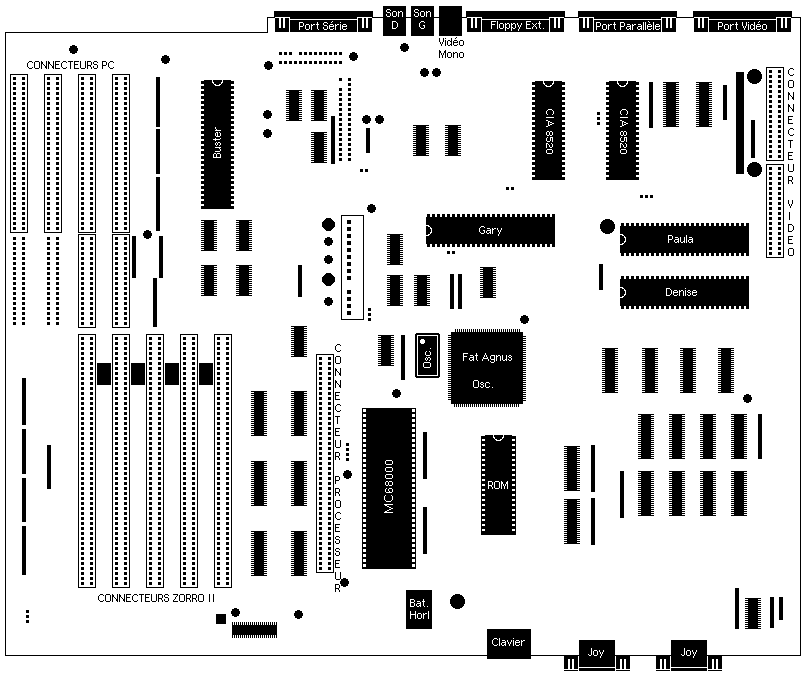

Fonction des Jumpers de la carte mère
J101 : 3-2 Actif : Active la ligne d'adresse A19 de Fat-Agnus 2-1 Actif : Active la ligne d'adresse A23 de Fat-Agnus J200 : Définit le numéro du port où est connecté un crayon optique. J300 : Sélection du signal Tick 1-2 Actif : Une impulsion de 60 Hz est prise sur le signal vidéo vertical et envoyée à la broche Clock d'un CIA. Cette dernière est cependant moins précise que celle de l'alimentation. 2-3 Actif : Le signal Tick est tiré du connecteur d'alimentation pour délivrer des impulsions de 60 Hz à la broche Clock d'un CIA. J301 : Actif : Présence d'un 2ème lecteur interne (DF1). J500 : Inactif : Déconnecte le signal _EXRAM. Actif : Présence de 512 Ko en $c00000. CN606 : Offre les signaux suivants : 1 _IPL0 Direct 2 _IPL1 depuis 3 _IPL2 le 68000 4 Masse
Mises à jour de cartes mères
Révision 4.0 : Première carte de la série B.
Mettre à jour une carte mère 4.0 en 4.1
Connecter la broche 18 de U300 à la broche 36 de CN203.
Mettre à jour une carte mère 4.1 en 4.2
Retirer C910 et C911.
Mettre à jour une carte mère 4.2 en 4.3
Ajouter une résistance (R1000, 470 Ohms) entre la broche 23 de U100 et le +5v.
Indispensable pour la carte A2620.
Mettre à jour une carte mère 4.3 en 4.4
Couper la piste allant de la broche 16 de U801 à Y800.
Lever la broche 17 de U801.
Ajouter un jumper entre la broche 16 de U801 et Y800.
Ajouter un jumper entre la broche 17 de U801 et C810. Mettre à jour une carte mère 4.4 en 4.5
Cette mise à jour, nécessaire pour le bon fonctionnement de certaines cartes accélératrices, est extrêmement simple à réaliser.
- Se procurer une résistance de 1/4w comprise entre 1 et 3.3K.
- Repérer le composant U605 sur la carte mère (74LS245).
- Souder la résistance sur U605 : une extrémité sur la broche 11, l'autre extrémité sur la broche 20.
U605 est un composant comportant 20 broches. Les broches 11 et 20 sont celles
situées en haut à droite et en bas à droite.
Fonction des Jumpers de la carte mère
Référence de carte mère 16 MHz 16 MHz 25 MHz 15 MHz PAL NTSC PAL NTSC Jumper 313311-01 313311-02 313311-03 313311-04 Fonction J100 2-3 2-3 1-2 1-2 Phase de Quadrature d'Horloge J101 2-3 2-3 2-3 2-3 Source horloge FPU J102 2-3 2-3 2-3 2-3 Source Horloge Système J103 2-3 2-3 2-3 2-3 CS/BERR FPU J104 1-2 1-2 1-2 1-2 Source Horloge CPU J200 1-2 2-3 1-2 2-3 Sélection NTSC/PAL J151 2-3 2-3 1-2 1-2 Timing ROM J152 2-3 2-3 1-2 1-2 Timing ROM J180 2-3 2-3 2-3 2-3 Compatibilité ROM A3000 J181 2-3 2-3 2-3 2-3 Compatibilité ROM A3000 J180 1-2 1-2 1-2 1-2 Compatibilité ROM A2000/A500 J181 1-2 1-2 1-2 1-2 Compatibilité ROM A2000/A500 J350 1-2 1-2 1-2 1-2 Source signal Tick horloge J351 2-3 2-3 2-3 2-3 Désactive DF1: 1-2 1-2 1-2 1-2 Active DF1: J352 2-3 2-3 2-3 2-3 Source Crayon Optique J481 2-3 2-3 2-3 2-3 Double Fréquence Seulement J482 1-2 1-2 1-2 1-2 Ajustement Boucle PLL J483 --- --- --- --- Test d'usine J800 1-2 1-2 1-2 1-2 WD33C93 J851 1-2 1-2 2-3 2-3 Vitesse contrôleur RAM J852 2-3 2-3 2-3 2-3 DRAM Type 256k x4 J852 1-2 1-2 1-2 1-2 DRAM Type 1m x4 Jumper 151 et 152 : Horloge J151 J152 Pour ROM Réglage 16 MHz 2-3 2-3 157 ns 250 ns 16 MHz 2-3 1-2 220 ns 312 ns 16 MHz 1-2 2-3 282 ns 375 ns 16 MHz 1-2 1-2 345 ns 437 ns 25 MHz 2-3 2-3 90 ns 160 ns 25 MHz 2-3 1-2 130 ns 200 ns 25 MHz 1-2 2-3 170 ns 240 ns 25 MHz 1-2 1-2 210 ns 280 ns

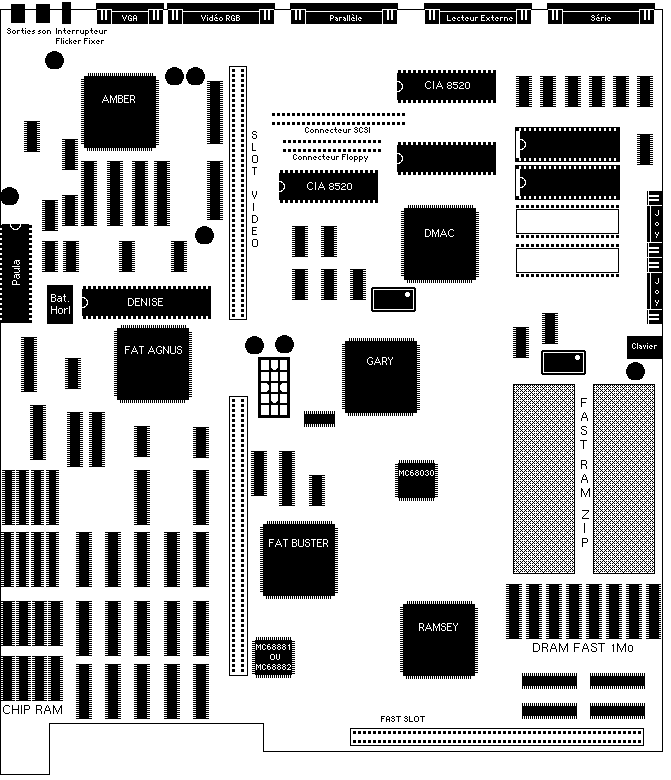

Les A3000(T) supportent jusqu'à 16 Mo de RAM FAST et 2 Mo de RAM Chip sur la carte mère.
Les A3000 et A3000T ont cependant des configurations mémoire différentes.
A3000
CHIP RAM : 1 Mo 44256k DIP soudé sur la carte mère (à gauche). 8 supports vide pour un autre Mo de 44256k DIP.
FAST RAM : 8 supports pour des 44256k DIP à l'avant droite de la carte mère. 32 supports pour SOIT des ZIP 1x4 SOIT des ZIP 256x4.
La plupart des A3000 livrés sont équipés de 1 Mo de CHIP soudé et 1 Mo de FAST (dans les supports 44256k DIP de devant). Vous pouvez sans problème retirer les composants de mémoire FAST et les connecter directement dans les supports de RAM CHIP sur la droite.
Il est impossible d'avoir de la FAST RAM en DIP et en ZIP à la fois.
Les supports ZIP acceptent jusqu'à 32 ZIP 1x4Mb, ou 32 ZIP 4x256k. Il ne faut pas mixer les tailles.
Le jumper J852 doit être configuré en conséquence.
L'aire ZIP est composée de 4 banques de 8 composants. L'ensemble de ces composants doivent être de la même taille.
A3000T
L'A3000 Tower n'utilise pas de DIP 44256k.
FAST RAM : Comme l'A3000 mais uniquement des ZIP.
CHIP RAM : N'utilise que des ZIP de 256k. Le premier Mo est soudé sur la carte mère.
Fonction des Jumpers de la carte mère
J351 : Actif : Autorise un lecteur 880Ko en DF1 Inactif : Pas de lecteur DF1 OU Autorise un lecteur 1.76Mo en DF1 J352 : Redirige DF0: 1-2 Actif : DF0: et DF1: internes 2-3 Actif : DF0: et DF3: externes J852 : Taille des SIMM de la Fast RAM 2-3 Actif :256Ko x 32 : SIMM de 1Mo 1-2 Actif : 1Mo x 32 : SIMM de 4Mo J100 : Source de l'horloge CLK90 1-2 Actif : Interne (68020/68030) 2-3 Actif : Externe (68040/68060) J104 : Source de l'horloge CPU 1-2 Actif : Interne 2-3 Actif : Externe J151 : Vitesse de la ROM : 160 ou 200 ns 1-2 Actif : ROM de 200 ns (position par défaut) 2-3 Actif : ROM de 160 ns J212 : NTSC/PAL 1-2 Actif : NTSC 2-3 Actif : PAL J213 : Chip RAM: 2M ou 8M 1-2 Actif : Chip RAM de 2M (position par défaut) 2-3 Actif : Chip RAM de 8M Option apparemment prévue pour le chip set AAA J214 : VBB/MA10 2-3 Actif : Envoi VBB vers Alice 1-2 Actif : Alice fourni MA10 pour 8Mo de RAM Chip (non supporté). J500 : Sync sur le vert 1-2 Actif : Sync sur le vert déconnectée 2-3 Actif : Sync sur le vert connectée J501 : Synchronisation de Lisa 1-2 Actif : ??? 2-3 Actif : Position par défaut J502 : Synchronisation de DAC 1-2 Actif : Synchronisation de DAC sur le vert 2-3 Actif : DAC utilise le signal standard (position par défaut) J850 : Connecte DSACK (Utilisé avec un 68020) Actif : DSACK connecté pour le 68020. U860 et U152 nécessaires. Inactif : Pas de DSACK. J975 : Connecteur optionnel.Le Connecteur Audio Interne
Les Amiga 4000 possèdent un connecteur audio interne (CN404). Un signal audio branché ici sera mixé avec celui du 4000. Broche 1 : Entrée audio gauche Broche 2 : Masse Broche 3 : Entrée audio droiteLe Connecteur d'Alimentation de la Carte Mère
Fil Jaune : + 5 v Fil Orange : +12 v Fil Bleu : Masse Fil Rouge : -12 v Fil Brun : Alimentation correcte

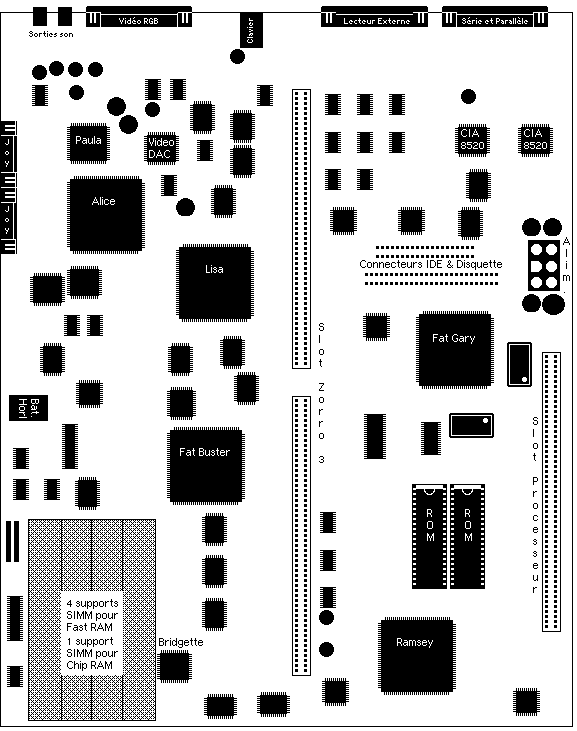

La RAM des Amiga 4000
La RAM Fast de l'Amiga 4000 est extensible directement sur la carte mère jusqu'à un maximum de 16Mo.
L'A4000 utilise des modules de RAM SIMM de 72 broches, d'une capacité de 1, 2, 4 ou 8 Mo. Une vitesse de 80 ns au minimum est recommandée. Les modules peuvent être des 32 ou des 36 bits, dans le dernier cas, les bits de parité supplémentaires sont ignorés.
Il est en effet possible d'utiliser des barettes SIMM de 8Mo. La seule condition est que ces barettes doivent se trouver dans le premier et le troisième emplacement sans que l'emplacement suivant ne soit occupé.
Les combinaisons valides pour les barettes de 4 et 8 Mo sont donc :
Pour 16Mo : - 8 4 4 C ou 4 4 - 8 C ou - 8 - 8 C ou 4 4 4 4 C Pour 12Mo : - 4 - 8 C ou - 4 4 4 C Pour 8Mo : - - - 8 C ou - - 4 4 C Pour 4Mo : - - - 4 C Les combinaisons valides pour les barettes de 1 et 2 Mo sont donc : Pour 4Mo : - 2 1 1 C ou 1 1 - 2 C ou - 2 - 2 C ou 1 1 1 1 C Pour 3Mo : - 1 - 2 C ou - 1 1 1 C Pour 2Mo : - - - 2 C ou - - 1 1 C Pour 1Mo : - - - 1 C C représente la RAM chip et - les emplacements laissés vides.
A3640 L'A3640 est la carte processeur 68040 standard des A4000. Elle est équipée d'un 68040 à 25 Mhz. Celles des A4000LC sont équipées de 68LC040, ce dernier pouvant être échangé pour un "vrai" 68040 sans problème.
Cette carte peut sans problème être installée dans un A4030.
Les cartes de révisions 3.1 peuvent être utilisées dans les Amiga 3000.
Les cartes révision 3.0 présentent une faiblesse au niveau de l'échantillonage du signal STERM* du bus local. Il y a aussi un problème avec l'arbitre du bus qui laisse le 68040 et n'importe quel maître du bus local y accèder en même temps. La Rev 3.1 comporte une PAL U209 -02 qui corrige le problème mais qui peut empêcher l'accès au bus local pendant un 10ème de micro-seconde, même si le 68040 n'y accède pas. Cela a été définitivement corrigé dans la PAL U209 -03 (391472-03), il s'agit alors d'une A3640 Rev 3.2.
Avec une Rev 3.0, des plantages épisodiques peuvent survenir, dans ce cas, il est recommandé de remplacer le composant 74FCT244 présent sous la carte par un 74FCT240. Cette opération est souvent obligatoire pour faire fonctionner la carte contrôleur FastLane Z3.
Un très petit nombre de Rev 3.1 distribuées sont en fait des 3.0...
Les cartes mères Rev 3.0 (PAL -01) posent des problèmes avec certaines cartes Zorro-III comme les DKB 3128 (pas de problèmes si Buster -11) ou les A4091.
Fonction des jumpers :
Le Jumper J100 active CDIS* MDIS* :
1-2 actif ET 3-4 actif : CDIS* (cache) MDIS* (MMU) activé (position par défaut)
Le Jumper J400, contrôle la fonction MapRom, qui permet de reloger la ROM en RAM :
1-2 actif : MAPROM autorisé (position par défaut)
3-4 actif : MAPROM déconnecté

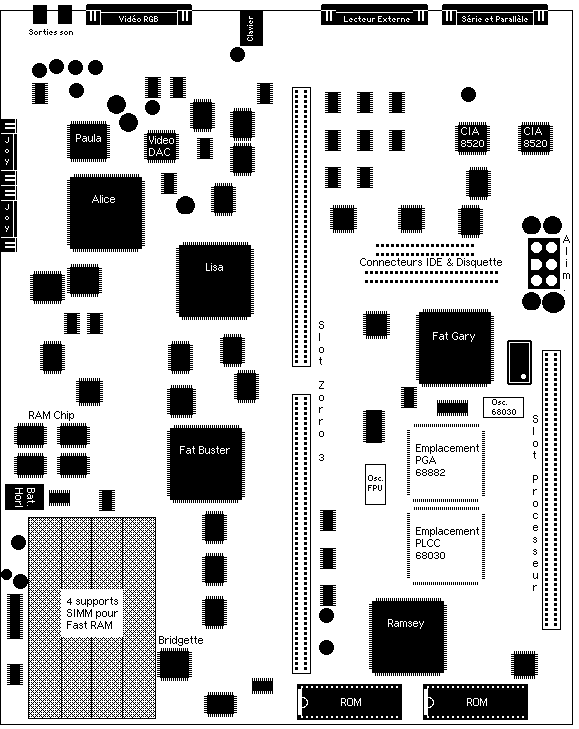

Les A4030 ont eux aussi une carte processeur qui est elle équipée d'un 68030 ou 68EC030, l'A3630. Une version 68020 à 14 MHz (A3620) était prévue mais n'a pas vu le jour.
Cette carte peut-être remplacée par une A3640 pour transformer un A4030 en A4040.
Le 68EC030 peut être remplacé par un "vrai" 68030. La carte possède aussi des supports pour un coprocesseur arithmétique 68882 de type PLCC ou PGA.
Les jumpers présents sur cette carte ont pour fonctions :
J100 : Sélection de FPU
1-2 Actif : Utilise la FPU dans le support PLCC
2-3 Actif : Utilise la FPU dans le support PGA
J101 : Horloge de la FPU
1-2 Actif : Utilise l'oscillateur U103 pour la FPU
2-3 Actif : Utilise la fréquence du processeur central pour la FPU
J103 : Fonction MAPROM
1-2 Actif : MAPROM déconnecté
2-3 Actif : MAPROM autorisé
J201 : Sélection du 68020
1-2 Actif : 68020 désélectionné
2-3 Actif : 68020 sélectionné
J202 : Sélection 68030
1-2 Actif : 68030 sélectionné
2-3 Actif : 68030 désélectionné
J203 : Sélection 68020/68030
1-2 Actif : 68030 sélectionné
2-3 Actif : 68020 sélectionné
Les hypothétiques prochains Amiga 4000T à processeurs MC68060 seront équipés d'origine d'une
carte CyberStorm fabriquée par le constructeur allemand Phase5.
L'utilisation d'une carte A3640 Révision 3.1 (ou 3.2) est possible. La marche à suivre est la suivante :
Installer la ROM 2.04 au minimum, la 3.1 (40.68) étant recommandée. Le premier composant dans l'emplacement U181, le second dans U180. Il est impossible d'utiliser une ROM "softkickée" car cela implique l'utilisation de la MMU, hors, le code MMU est spécifique au 68030.
Modification de la position des jumpers de la carte mère de l'A3000 :
J100 : passe de 1-2 à 3-4 Horloge externe
J102 : passe de 2-3 à 1-2 Horloge externe
J104 : passe à 1-2 A3000 à 16Mhz
JP851 : passe à 2-3 Vitesse du contrôleur RAM de 16 à 25 MHz
A côté des jumpers J100 et J104 se trouve un support pour un composant. Si un 74F08 y est installé, tout va bien. Sinon il faudra certainement en installer un ou bien le signal d'horloge de l'A3640 ne parviendra pas à la carte mère. Ce problème surviendra principalement sur les A3000T. Sur cette dernière machine, l'ajout d'un 74F08 implique la déconnexion du composant équivalent (buffer de fréquence d'horloge), soit le 74FCTQ244, par l'utilisation des jumpers J106 et J107.
Utiliser la 68040.library et le Setpatch les plus récents.
Avec la ROM 2.04, si l'A3000 est équipé de RAM Static Column, il faut au minimum possèder un module ZIP de type Mode Page dans l'emplacement U850. Ceci n'est pas nécessaire si l'A3000 est équipé de la révision G ou -07 de Ramsey.
Le système de refroidissement du 68040 peut poser des problèmes d'installation. Si il est possible de l'enlever, il est fortement recommandé de refroidir le 68040 et la zone de la carte mère la plus proche.
Le principal composant risquant d'être victime d'une trop forte chaleur est Super-DMAC. Les REV 1 et 2 ne supportent pas l'excès de chaleur. La REV 4 (ou D) y est mieux adaptée.
L'utilisation de la Révision 4 de Super-DMAC entraîne l'utilisation de la Révision G de Ramsey et vice-versa.
Il peut-être nécessaire, ou utile, de passer à la révision -11 de Buster, et le
composant WD33C93A, qui contrôle le SCSI en révision 00-08.
Après installation de la carte, il suffit de modifier la position de 2 jumpers
sur la carte mère : J100 et J102 qu'il faut passer en position Horloge
externe.

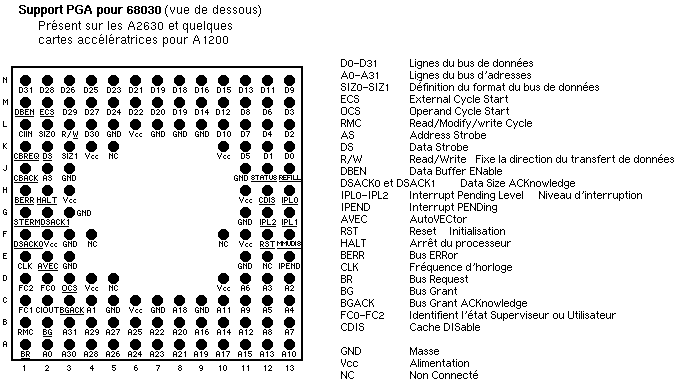

6570 / 6500 Agnus 8361 FatAgnus 8370 FatAgnus 8372 Alice Budgie Buster CIA-A CIA-B Denise Gary Gayle Lisa Paula ROM KickStart MC68000 DIL MC68000 PGA MC68000 PLCC MC68010 DIL MC68020 PGA MC68030 PGA MC68030 PLCC MC68040 CQFP MC68040 PGA MC68060 PGA MC68060 CQFP MC68882 PGA
Amiga 1000 : Prise Clavier et Conn. Vidéo Din Amiga 1000 : Conn. Parallèle Centronics DB25 Amiga 1000 : Connecteur Série RS232 DB25 Amiga 1000 : Connecteur Extension 256 Ko Amiga 1000 : Schéma du port Processeur Amiga 500 : Conn. Lecteur Interne et Clavier Amiga 500 : Conn. Extension Interne A501 Amiga 500 : Schéma du port Processeur Amiga 2000 : Connecteur Clavier et Alim. Amiga 2000 : Schéma du port Processeur Amiga 2000 : Schéma du port Vidéo Amiga 2000 : Schéma du port Zorro II Amiga 3000 : Conn. Lecteur Interne et Alim. Amiga 3000 : Connecteur Vidéo DB15 Amiga 3000 : Schéma du port Processeur Amiga 3000 : Schéma du port Vidéo Amiga 4000 : Connecteur Clavier Amiga 4000 : Schéma du port Processeur Amiga 4000 : Schéma du port Vidéo Amiga 1200 : Schéma du port Processeur CD-32 : Connecteur S-Video et Aux CD-32 : Schéma du port d'extension Tout Amiga : Connecteur Joystick DB9 Tout Amiga : Connecteur Vidéo DB23 Tout Amiga : Prise d'Alimentation Tout Amiga : Conn. Lecteur de Disquettes DB23 Tout Amiga : Connecteur Série RS232 DB25 Tout Amiga : Conn. Parallèle Centronics DB25 Amiga 500 : Schéma de la Carte mère Amiga 2000 : Schéma de la Carte mère Amiga 3000 : Schéma de la Carte mère Amiga 600 : Schéma de la Carte mère Amiga 1200 : Schéma de la Carte mère Amiga 4000 : Schéma de la Carte mère Amiga 4000LC : Schéma de la Carte mère CD-32 : Schéma de la Carte mère

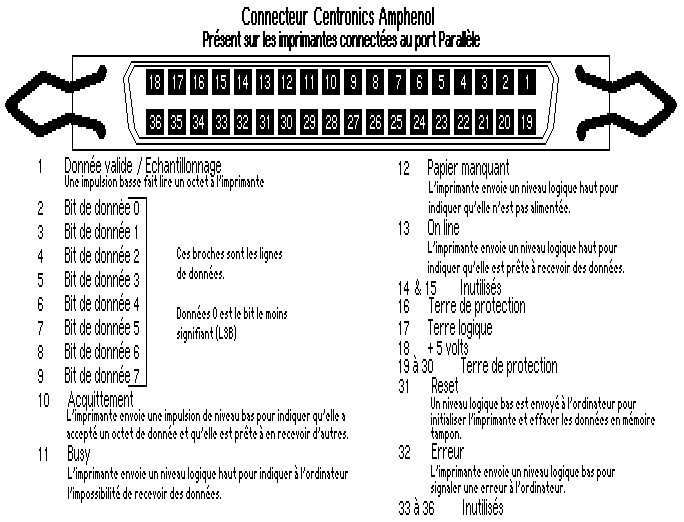

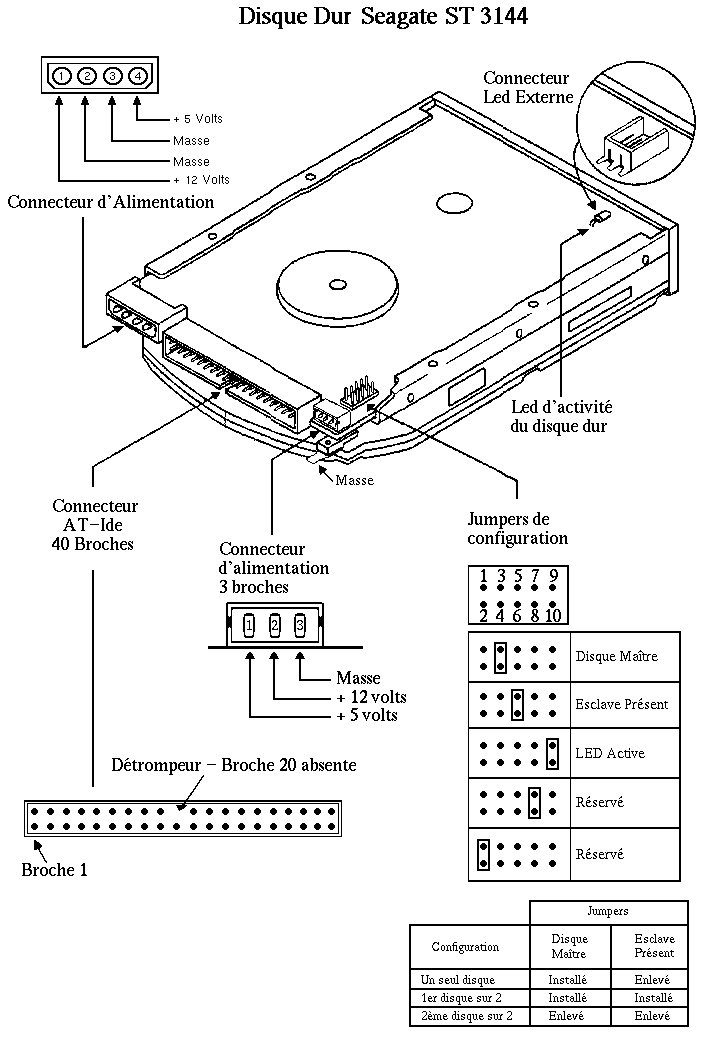

Carte FMV Carte A3640 Disque Dur Seagate 3144 Connecteur d'alimentation IDE/SCSI Connecteur SCSI DB25 Imprimantes : Connecteur Centronics Amphenol Moniteurs : Connecteurs Vidéo Din, DB9, DB15 et BNC Moniteurs : Connecteur Péritel Télévision : Connecteur Péritel Standard Télévision : Connecteur Péritel S-VHS Audio/Vidéo : Prises MIDI, Jack et Cinch Câble ParNet Câble SerNet Câble Minitel
